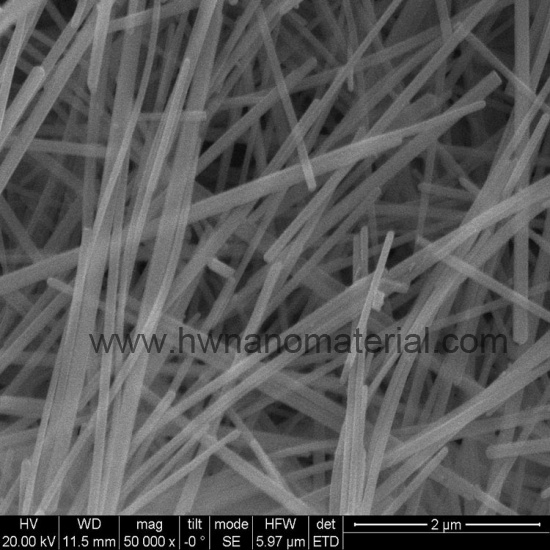

반도체 재료 산화 아연 나노 와이어

HONGWU NANO 공장 직접 제공 Zic Oxide Nanowires. 촉매, 항균, 센서 등에 적용 가능

산화 아연 나노 와이어는 감광 재료로서 널리 사용되는

zno 나노 와이어는 항균 응용 분야에서 널리 사용되는 d & lt; 50nm, l & lt; 5㎛이고 또 다른 d & lt; 100nm, l & lt;

산화 아연 나노 와이어 / 나노 기술은 쇼트 키 콘택트 타입 디바이스의 제조에 이상적인 재료이다. hongwu 나노 미터 전문 제조 업체, 공급 업체 및 중국의 나노 소재에 대한 중국의 수출국이다. 우리의 산화 아연 나노 와이어 사양은 다음과 같습니다 : 1.d : 20-80nm, 1 : 2um, 99.9 % 2. d : u0026 lt; 50nm, l : 1-2um, 99.9 % 3.d : u003c120nm, 1 : 1-3um, 99.9 % 핵산 검출은 점점 더 널리 genotyping 기술, 임상 진단 및 생물 의학 연구 및 기타 분야에 적용되므로, 전통적인 광학 검출 및 실시간 pcr 기술은 높은 비용과 같은 몇 가지 단점을 가지고 더 이상 수요를 충족시킬 수 없습니다 장치는 높은 비용 효과, 고속 및 고감도의 테스트가 필요합니다. 대조적으로, 표식이없는 검출 장치로 대표되는 1 차원 재료는 비 표면적이 크기 때문에 저비용의 간단하고 효과적인 dna 테스트를 제공 할 수있다. 반도체 나노 와이어를 기반으로하는 FET는 그럴 가능성이 매우 큰 장치입니다. 쇼트 키 장벽 높이 (sbh)의 금속 - 반도체 계면을 변화시키는 것은 연구자들의 핫스팟 인 디바이스 성능을 조절할 수있다. 산화 아연 나노 와이어 / 나노 기술 우수한 반도체 및 압전 성능을 갖춘이 소자는 쇼트 키 콘택트 타입 소자의 제조에 이상적인 재료이다. 나노 과학 및 국립 연구소의 국립 연구소 연구자들은 산화 아연 나노 와이어에 압전 포텐셜을 발생시키는 외부 스트레인 (strain)을 사용했다. 압전 효과의 기초에, 잠재력은 sbh 연결 공용 영역의 효력을 증가 시키거나 감소 될 수있다, 그래서 nanowire 근거한 장치의 재산을 바꾸십시오. 또한, 프로브 보완 목표 cdna와 nanowire 단일 가닥 dna (ssdna) 사이의 특정 하이브 리다이 제이션을 만드는 장치는 선택적 감지 기능을 달성 할 수 있습니다. 이 연구의 실험 결과는 산화 아연 나노 와이어 기반 dna 센서에 적용된 압축 변형이 -0.59 %가되었을 때 전류 응답의 상대 값이 454 % 증가한 것을 보여 주었다. 이는 압전 디바이스 전자 효과를 사용하는 수정 된 방법이 쇼트 키 접촉 형 나노 와이어 기반의 dna 센서의 검출 성능을 현저히 향상시킬 수 있음을 완전히 설명했다. 대구에서

나노 텅스텐 카바이드 코발트 분말의 규격입자 크기 : 60-80nm공동 내용 : 6co, 10co, 12co, 17co, 조절 가능순도 : 99.9 % 텅스텐 카바이드 코발트 분말의 응용 : 초경합금의 결합제 상이 강자성체이기 때문에 텅스텐 - 코발트 합금의 보자력, 합금의 자기 특성 및 보자력을 이용하여 합금의 구조를 제어 할 수있다. 그것은 텅스텐 강철 제조자를위한 내부 통제 손가락이다. . wc-co 합금의 보자력은 주로 드릴링 함유량 및 그 분산과 관련이 있으며, 코발트 함유량의 감소에 따라 증가한다. 코발트의 양이 일정한 경우, 텅스텐 카바이드 입자가 미세 해짐에 따라 코발트 상이 분산되는 정도가 커져서 보자력이 증가하게된다. 반대로 보자력이 저하된다. 따라서 동일한 조건 하에서, 보자력은 합금 내의 텅스텐 카바이드의 입자 크기를 간접적으로 측정하기위한 매개 변수로서 사용될 수있다 : 정상 구조의 합금에서, 탄소 함량이 감소함에 따라, 뚫어진 상에 텅스텐 함량이 증가한다 . 코발트 상이 크게 강화되면 보자력이 증가한다. 소결시의 냉각 속도가 커질수록 보자력이 커진다.텅스텐 카바이드는 높은 탄성 계수 값을 가지기 때문에, wc-co 합금은 또한 높은 탄성 연삭 량을 갖는다. 합금 내의 코발트 함량이 증가할수록 탄성률은 감소하고; 합금 내의 텅스텐 카바이드의 입자 크기는 탄성률에 유의 한 영향을 미치지 않는다. 사용 온도가 증가함에 따라 합금의 탄성 계수는 ​​감소한다.

텅스텐 카바이드 분말은 초경합금 생산을 위한 중요한 원료이며, 나노 텅스텐 카바이드 분말은 초경합금이 훨씬 더 우수한 특성을 갖도록 할 수 있습니다..

높은 열 전도성 세라믹 재료 질화 알루미늄 (aln) hw 나노 알루미늄 질화물, aln, 입자 크기 포함 : 40-50nm, 100-200nm, 300-500nm, 1-2um, 5-10um. 포장 : 100g, 500g, 1kg 또는 필요에 따라. 질화 알루미늄 (aln)은 매우 높은 열 전도성과 우수한 전기 절연 특성의 매우 흥미로운 조합을 특징으로하는 유일한 기술적 세라믹 소재입니다. 다기능 성 질화 알루미늄 분말은 그 좋은 특성 때문에 널리 사용된다. 1. 나노 알루미늄 질화물은 높은 순도, 작은 입자 크기, 균일 한 분포, 큰 비 표면적, 높은 표면 활성, 낮은 부피 밀도, 좋은 사출 성형 성능의 특징을 가지고; 2. 장치 제조시 소결 온도를 낮추고 치수 안정성을 향상 시키며 장치의 경도와 탄성률, 고유 전율 및 낮은 유전 손실, 우수한 열전도도, 내 산화성 및 낮은 열팽창 계수 (비슷한 실리콘으로). 3. 복합 재료의 경우 반도체 실리콘과의 매칭이 인터페이스 호환성에도 좋습니다. 그것은 복합 재료의 기계적 및 열 전도성 유전 특성을 향상시킬 수있다. 주요 열전도 응용 분야 질화 알루미늄 (aln) : 1. 실리콘의 열 전도성과 에폭시 수지의 열전도율 : 열전도율이 좋고, 전기 절연성이 있으며, 전기 절연 작동 온도 (작동 온도 -60 ℃ ~ 200 ℃)가 좋고, 내구성이 좋고 좋은 나노 알 복합 실리콘 건설 성능. 제품은 동일한 수입 제품을 대체 할 수 있고 전자 장치의 열 전달 매체에 널리 사용되어 작업 효율을 향상시키기 때문에 수입 제품에 도달하거나 초과했습니다. 고전력 트랜지스터, 사이리스터 부품, 다이오드와 같은 열 전달 매체에서 기판 슬릿과의 접촉을 방지합니다. 나노 열 페이스트는 트랜지스터와 히트 싱크 사이의 틈이나 틈새를 채우며, 이들 사이의 접촉 면적을 증가시켜 더 나은 냉각 효과를 얻습니다. 2. 열 플라스틱의 응용 : 나노 알루미늄 질화물 분말은 크게 플라스틱의 열전도도를 향상시킬 수 있습니다. 플라스틱에 5 ~ 10 %를 첨가하면 플라스틱의 열전도도가 0.3에서 5로 증가 할 수있는 것으로 나타났습니다. 열전도도가 16 배 증가했습니다. 현재 시장에서 열용 충전제 (알루미나 또는 산화 마그네슘 등)와 비교하여 낮은 첨가량의 나노 알은 제품의 기계적 성질을 향상시킬 수 있으며 열전도도는 더욱 분명하게 향상됩니다. 현재 관련 어플리케이션 제조사들은 나노 알루미늄 질화물 분말의 대규모 조달을 담당하고 있으며, 새로운 유형의 나노 열 플라스틱이 시장에 출시 될 예정이다. 3. 높은 열전도도 실리콘 고무의 응용 : 실리콘과 좋은 일치 성능, 고무에 분산하기 쉬운. 뿐만 아니라 그것은 고무의 기계적 성질에 영향을 미치지 않습니다 (실험은 고무의 기계적 성질이 강화되었음을 보여 줬음). 또한 실리콘 고무의 열 전도성을 크게 향상시킬 수 있으며, 현재 군용으로 널리 사용되고 있습니다. 항공 및 정보 공학. 4. 기타 응용 분야 : 비철 금속 및 반도체 재료 용융 갈륨 비소 도가니, 증발 보트, 열전쌍 보호 튜브, 고온 절연, 마이크로파 유전체 재료, 고온 및 내 부식성 구조용 세라믹 및 투명 알루미늄 질화물 마이크로 웨이브에 사용되는 나노 알루미늄 질화물 세라믹 제품, 그리고 현재 응용 프로그램 및 파이 수지, 단열 운모 테이프, 열 그리스, 절연 페인트 및 열 오일. 대구에서

실리콘 나노 기술 개질 흑연 음극 리튬 배터리 기존의 리튬 배터리의 음극 기술이 한계에 도달했습니다. 새로운 세대의 에너지 요구를 충족시키기 위해 리튬 배터리의 새로운 음극 기술 개발이 임박했습니다. 초 고용량 및 풍부한 매장량을 갖춘 실리콘 음극은 가장 대표적인 신기술 중 하나가되었습니다. 산업화의 길에서 실리콘 음극 기술의 주요 장애물은 기존의 흑연 음극과 비교할 때 낮은 겔 함량으로 인해 전극 혼합 효과가 불만족 스럽습니다. 이 때문에 몇몇 연구자들은 흑연 음극 기술과 실리콘 나노 기술을 개발하고 양산 될 수있는 새로운 c-nano 흑연 복합 음극 재료를 개발했다. 리 티어 화 공정 동안, 체적 변화에 따라 si 나노 쉘이 확장 될 수있다. 흑연과 탄소 사이의 나노 사이 중층 (nano-si intermediate layer)은 형상을 손상시키지 않고 유지할 수 있으며, 흑연과 흑연 사이에 남아있게된다. 다른 한편으로는 Si와 천연 흑연 사이의 상용 성을 보장하기위한이 특수 구조는 전통적인 기계적 혼합 흑연 분말 및 잔류 실리콘 입자로 인한 심각한 부작용을 피한다. 실리콘 나노 파우더는 일반적으로 입자 크기 30-50nm, 100-200nm, 300-500nm, 1um . 중국 hongwu 국제 그룹 ltd hw 나노 브랜드는 고순도 형태와 초 미세 입자 크기로 대부분의 물질을 생산할 수 있습니다. 우리는 상업 및 연구 응용 프로그램 및 새로운 독점 기술에 대한 사용자 지정 구성 외에도 요청에 따라 사용자 지정 사양에 맞는 자료를 생산할 수 있습니다. 일반 및 사용자 정의 패키징을 사용할 수 있으며 sem, tem, coa, msds와 같은 관련 데이터를 제공 할 수 있습니다. 사양, 리드 타임 및 가격에 대한 정보는 위의 hwnano@xuzhounano.com으로 문의하십시오. 대구에서

탄소 나노 튜브는 초극세 고강도 섬유로 널리 사용되는 swcnt, dwcnt, mwcnt를 가지고 있습니다.

대량 공급 & nbsp; 금속 사출 성형 mim 필드를 사용하여 316l 스테인레스 스틸 nanopowders hongwu 국제 그룹 LTD.

나노 비스무트 분말, 80-100nm, 99.5 %, 널리 윤활 재료를 사용합니다.

mwcnt는 직경이 10-30nm, 30-60nm, 60-100nm, 길이가 1-2um 또는 5-20um,> 99 % 순도이며 보강 된 고분자 복합 재료로 널리 사용됩니다.
